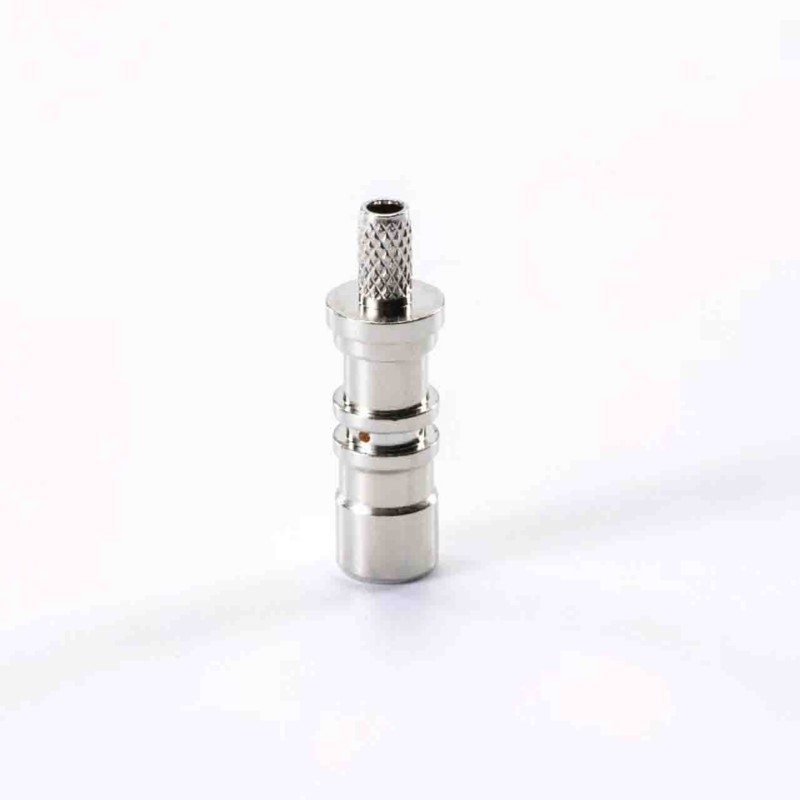

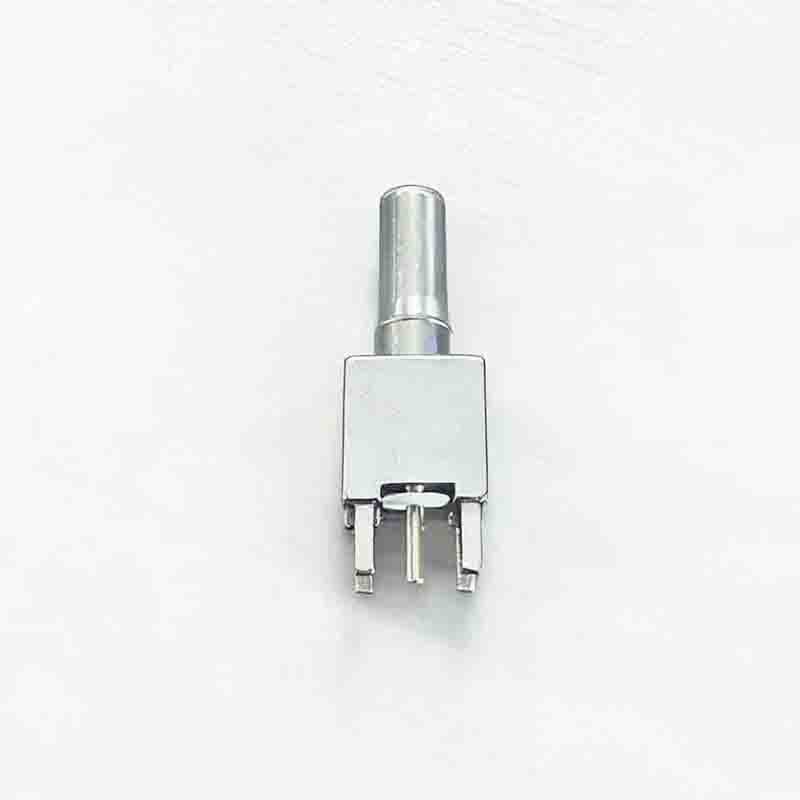

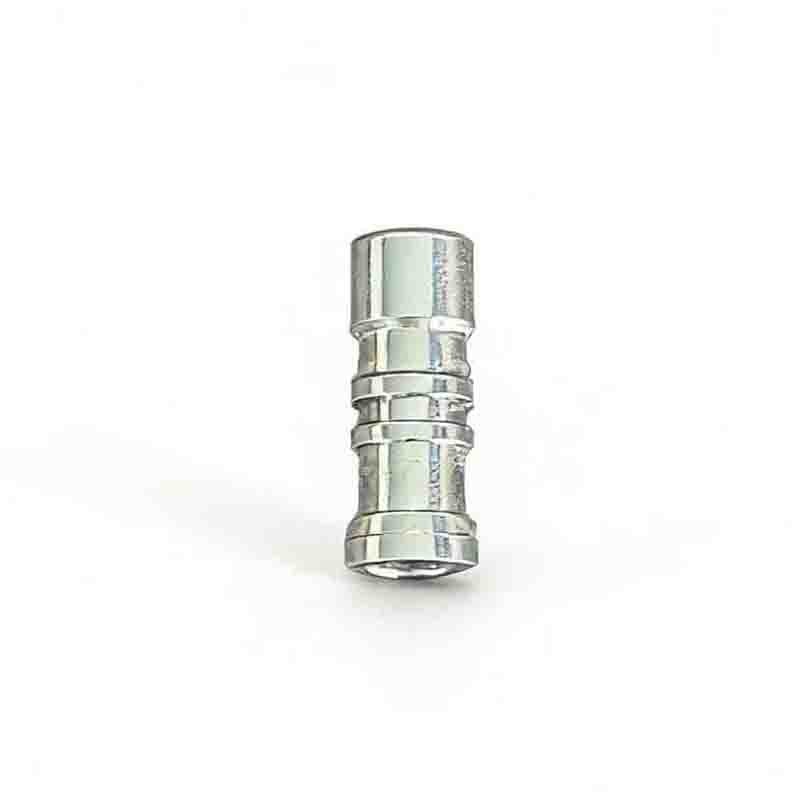

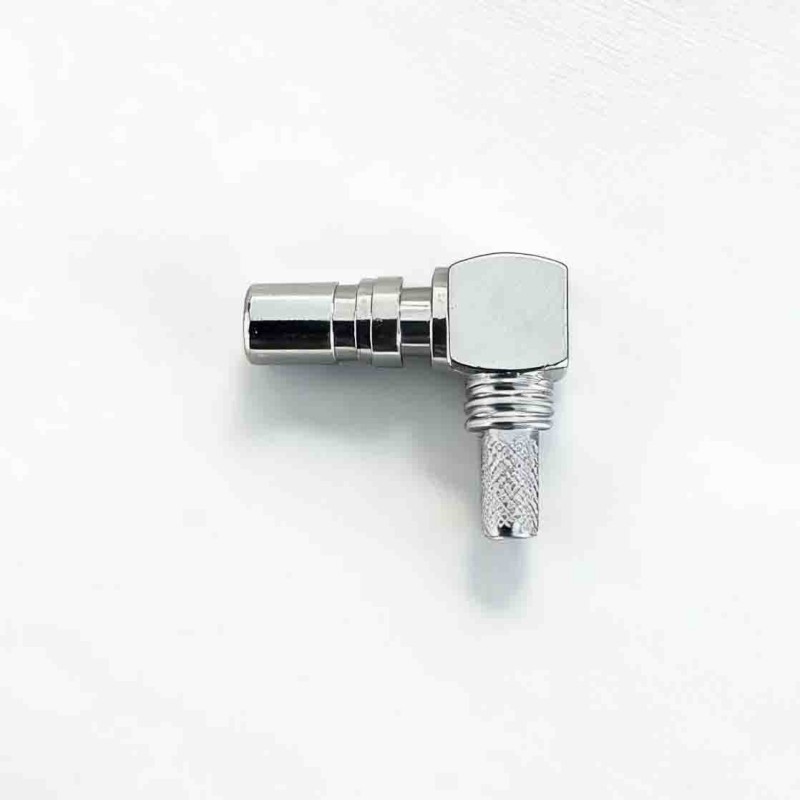

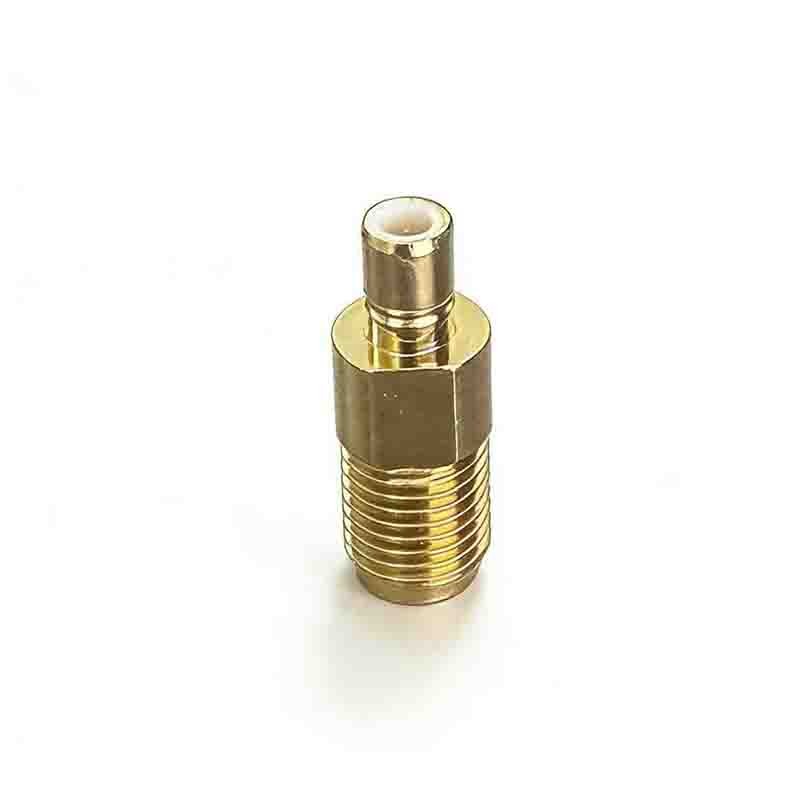

SMB-разъем

Технические характеристики номинальное сопротивление 50 Ом, некоторые модели поддерживают 75 Ом (для видеосигналов или телерадиовещания), диапазон частот: постоянный ток – 4 ГГц (стандартная серия), сопротивление контакта центрального проводника ≤ 6 мОм, сопротивление контакта внешнего п...

Отправить заявку

Описание

маркер

Технические характеристики

номинальное сопротивление 50 Ом, некоторые модели поддерживают 75 Ом (для видеосигналов или телерадиовещания), диапазон частот: постоянный ток – 4 ГГц (стандартная серия), сопротивление контакта центрального проводника ≤ 6 мОм, сопротивление контакта внешнего проводника ≤ 2,5 мОм, сопротивление изоляции: ≥ 1000 МОм, выдерживаемое напряжение: 750 В rms на уровне моря (версия 50 Ом), долговечность: количество циклов вставки/извлечения ≥ 500 раз (некоторые модели с позолоченными контактами достигают 1000 раз), VSWR ≤ 1,25 (постоянный ток – 2 ГГц), ≤ 1,5 (2 – 4 ГГц)

Особенности и применение

Наиболее заметной особенностью разъемов SMB является их конструкция «быстрого соединения», а именно механизм защелкивания Snap-On. При соединении штекера и розетки упругие защелки на внешнем проводнике обеспечивают мгновенную фиксацию; для разъединения достаточно слегка потянуть за оболочку, без необходимости поворачивать резьбу, что значительно повышает эффективность монтажа и ремонта. Преимущества: компактные размеры, примерно на 30 % меньше, чем у SMA, что подходит для схем с высокой плотностью монтажа; этот разъем допускает определенные радиальные и осевые отклонения при центрировании, что упрощает операцию слепого подключения многоканальных разъемов; Преимущества по стоимости: по сравнению с резьбовой конструкцией SMA, при выполнении требований до 4 ГГц стоимость SMB ниже; подходит для различных типов кабелей и печатных плат, поддерживает прямое вставление в печатную плату, поверхностный монтаж (SMT), монтаж по краю, а также обжимное и зажимное соединение кабелей.

Сферы применения

1. Базовые станции связи: для внутренних соединительных кабелей между RRU и фильтрами, а также антенными интерфейсными платами;

2. Автомобильная электроника: соединение GPS-антенн, автомобильных развлекательных систем и радиочастотных модулей в T-Box;

3. Устройства Интернета вещей: антенные интерфейсы для интеллектуальных приборов и промышленных беспроводных модулей (LoRa, ZigBee, NB-IoT);

4. Измерительная аппаратура: соединение модулей внутри спектрографов и генераторов сигналов, а также быстросъемные разъемы в испытательных приспособлениях;

5. Бытовая электроника: подключение встроенных антенн в некоторых высокопроизводительных маршрутизаторах и беспроводных сетевых картах.

Материалы и конструкция

Центральный контакт: сплав меди и бериллия или фосфорная бронза с позолоченной поверхностью, обеспечивающий низкое контактное сопротивление и износостойкость; Внешний проводник и корпус: латунь (CuZn) или фосфорная бронза с позолоченной или никелированной поверхностью; некоторые модели для наружной установки или автомобильного применения имеют покрытие из тройного сплава для повышения коррозионной стойкости; Изоляционный материал: PTFE или LCP (жидкокристаллический полимер), обладающий низкими потерями и высокой термостойкостью; Уплотнения: модели с защитой по стандарту IP67 оснащены уплотнительными кольцами из силиконовой резины.

По типу

штекер (Plug) и розетка (Jack); по способу монтажа: для монтажа в отверстия печатной платы, для поверхностного монтажа (SMT), с защелкиванием по краю, с обжимным соединением кабеля, с зажимом кабеля, для проходного монтажа; По полярности: SMB со стандартной полярностью и SMB с обратной полярностью (RP-SMB), в последнем случае внутреннее отверстие и внутренний контакт поменяны местами, что позволяет соответствовать требованиям FCC к интерфейсам WiFi-антенн; По степени защиты: обычный вариант для использования в помещении и водо- и пыленепроницаемый вариант с защитой IP67/IP68.
