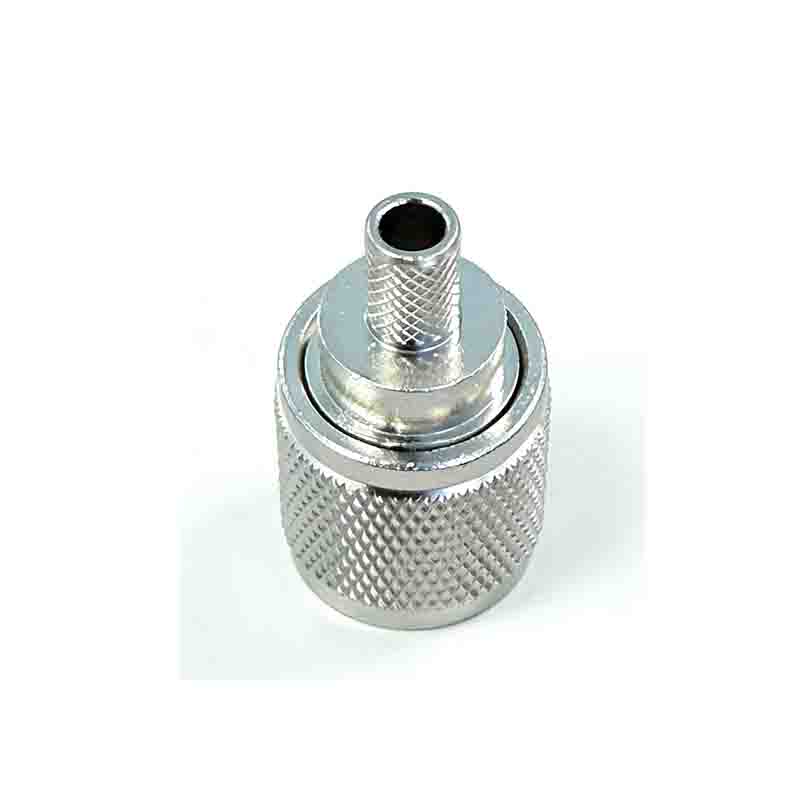

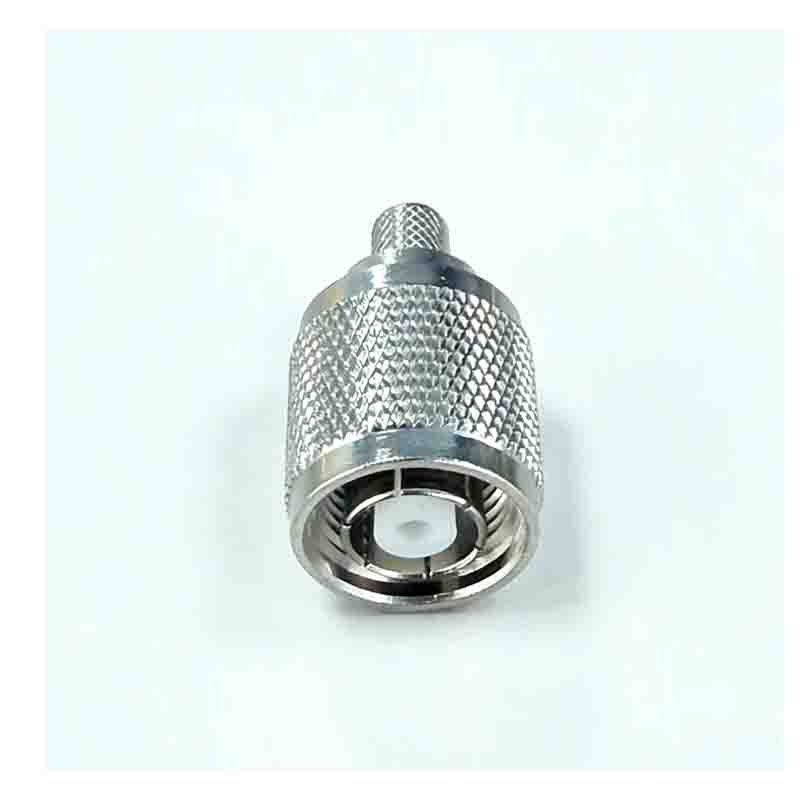

Разъем TNC

Технические характеристики Характеристическое сопротивление: в основном 50 Ом, подходит для подавляющего большинства радиочастотных систем; также доступны версии с сопротивлением 75 Ом, предназначенные в основном для таких специфических областей, как радио- и телевещание, а также передача виде...

Отправить заявку

Описание

маркер

Технические характеристики

Характеристическое сопротивление: в основном 50 Ом, подходит для подавляющего большинства радиочастотных систем; также доступны версии с сопротивлением 75 Ом, предназначенные в основном для таких специфических областей, как радио- и телевещание, а также передача видеосигналов.

Частотный диапазон: верхний предел частоты стандартного разъема TNC обычно составляет 11 ГГц. Некоторые продукты с оптимизированной конструкцией и высокоточным изготовлением позволяют расширить верхний предел частоты до 18 ГГц, что удовлетворяет потребностям более широкого спектра микроволновых применений.

Коэффициент стоячей волны (VSWR): типичное значение VSWR для стандартных TNC-разъемов не превышает 1,30, а благодаря прецизионной технологии его можно снизить до еще более низкого уровня. Низкий VSWR означает меньшее количество отражений сигнала в месте соединения, что обеспечивает более высокую эффективность передачи сигнала.

Рабочая температура: разъемы TNC имеют чрезвычайно широкий диапазон рабочих температур, обычно от -65 °C до +165 °C, что позволяет им адаптироваться к большинству суровых природных условий на Земле.

Механический ресурс: они отличаются высокой прочностью, а количество циклов вставки и извлечения для стандартных моделей может достигать более 500 раз, что обеспечивает надежность при длительном использовании.

Особенности и области применения

Основная особенность разъема TNC заключается в его резьбовой фиксирующей конструкции. Такая конструкция обеспечивает ему подавляющее преимущество перед разъемами с защелкивающимся креплением, такими как BNC, в условиях вибрации и ударов. Его соединительная гайка надежно фиксируется, не подвержена ослаблению или отсоединению под воздействием внешних сил, что гарантирует абсолютную стабильность соединения в экстремальных условиях. Такая высокая надежность является незаменимой во многих критически важных задачах.

Аэрокосмическая и военная связь: в системах связи боевых самолетов, ракет и спутников разъемы TNC способны выдерживать сильные вибрации и удары, обеспечивая стабильную передачу критически важных сигналов.

Инфраструктура беспроводной связи: это идеальный выбор для базовых станций мобильной связи и антенн сотовых сетей, поскольку их надежное механическое соединение гарантирует долгосрочную и надежную работу оборудования в условиях постоянного воздействия погодных явлений на открытом воздухе.

Измерительная аппаратура: в лабораторных условиях, где требуется многократное подключение и отключение, а также предъявляются чрезвычайно высокие требования к точности сигнала, стабильность и согласованность разъемов TNC имеют решающее значение.

Радиолокационные системы: благодаря высокой мощности и виброустойчивости разъемы TNC также нашли свое применение в радиолокационных системах, где они способны справляться с задачами передачи высокочастотных и мощных сигналов.

Сферы применения

Наружные базовые станции и антенные системы: многие разъемы TNC обладают степенью защиты от воды и пыли IP67 или выше, что позволяет им противостоять воздействию дождя, влаги и пыли, благодаря чему они являются предпочтительным выбором для подключения наружных антенн и оборудования базовых станций.

Промышленная автоматизация и управление: в заводских условиях, характеризующихся вибрацией, загрязнением маслом и перепадами температур, разъемы TNC используются для подключения различного промышленного оборудования и систем беспроводного мониторинга, обеспечивая стабильную передачу данных с производственных линий.

Автомобильная и мобильная связь: на мобильных платформах, таких как автомобили и суда, разъемы TNC используются для подключения GPS-антенн, оборудования мобильной связи и т. д., эффективно противостояя постоянной вибрации, вызванной движением.

Материалы и конструкция:

Основные материалы:

Корпус: Обычно изготавливается из латуни для обеспечения хорошей механической прочности и электропроводности. Для повышения коррозионной стойкости поверхность корпуса подвергается гальванической обработке; чаще всего используется никелирование, но для удовлетворения более высоких требований также возможно позолочение или покрытие белой бронзой.

Внутренние проводники (контакты/гнезда): Внутренние проводники обычно изготавливаются из латуни, фосфорной бронзы (Phosphor Bronze) или бериллиевой меди (Beryllium Copper). Контактные поверхности обычно покрываются золотом или серебром, чтобы максимально снизить контактное сопротивление и предотвратить окисление.

Изоляционный материал: Практически без исключения используется политетрафторэтилен (PTFE). Этот материал обладает чрезвычайно низкими диэлектрическими потерями и превосходной устойчивостью к высоким и низким температурам, что является ключевым фактором для обеспечения высокочастотных характеристик разъемов TNC.

Уплотнительные материалы: В водонепроницаемых разъемах TNC в местах соединения и входа кабеля используются уплотнительные кольца типа O из силиконовой резины (Silicone Rubber) для обеспечения степени защиты IP67/IP68.

Типы и модели: Семейство разъемов TNC предлагает чрезвычайно широкий выбор типов, подходящих для самых разных сложных условий монтажа и типов кабелей. К наиболее распространенным относятся:

Прямой/угловой (Straight/Right Angle): Угловая конструкция позволяет эффективно сэкономить монтажное пространство и облегчает прокладку кабелей в узких корпусах.

Проходной/фланцевый монтаж (Bulkhead/Flange Mount): используется для крепления разъема на панели или корпусе, служит в качестве точки соединения внутренних и внешних сигналов.

Монтаж на печатной плате (PCB Mount): специально разработан для прямой пайки на печатной плате, упрощает прокладку сигналов внутри оборудования.

Обжимной/паяный (Crimp/Solder): предлагаются два варианта — обжимной и паяный — для надежной фиксации разъема на конце коаксиального кабеля; соответственно, они подходят для быстрой сборки и в случаях, когда требуется высокая надежность.

Версия с обратной полярностью (RP-TNC): соответствует определенным проектным требованиям за счет изменения полярности разъема (обычно путем перестановки штырьков и гнезд), что предотвращает ошибочное подключение к стандартному оборудованию.
