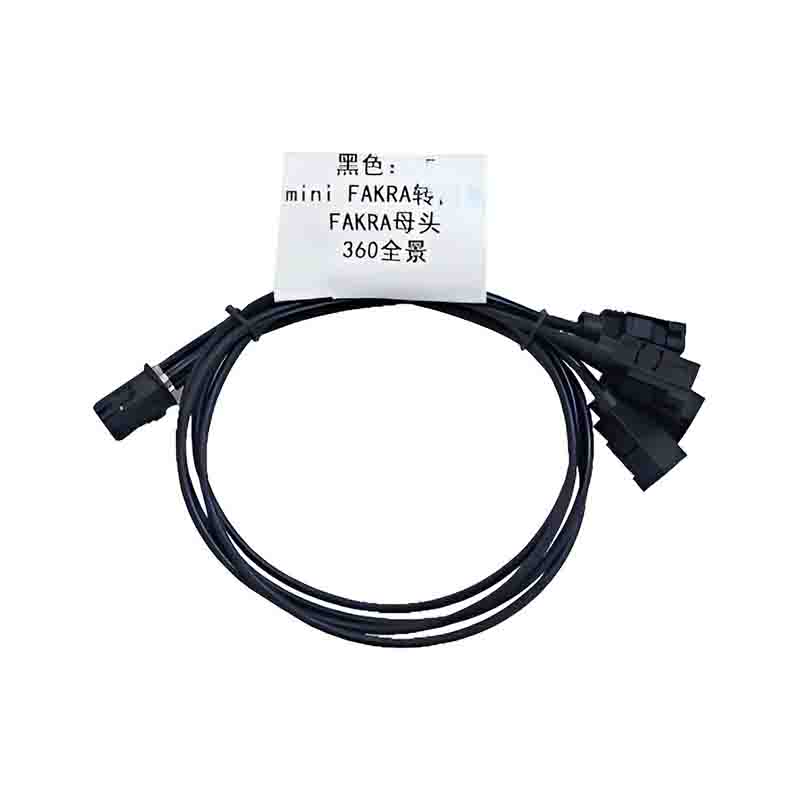

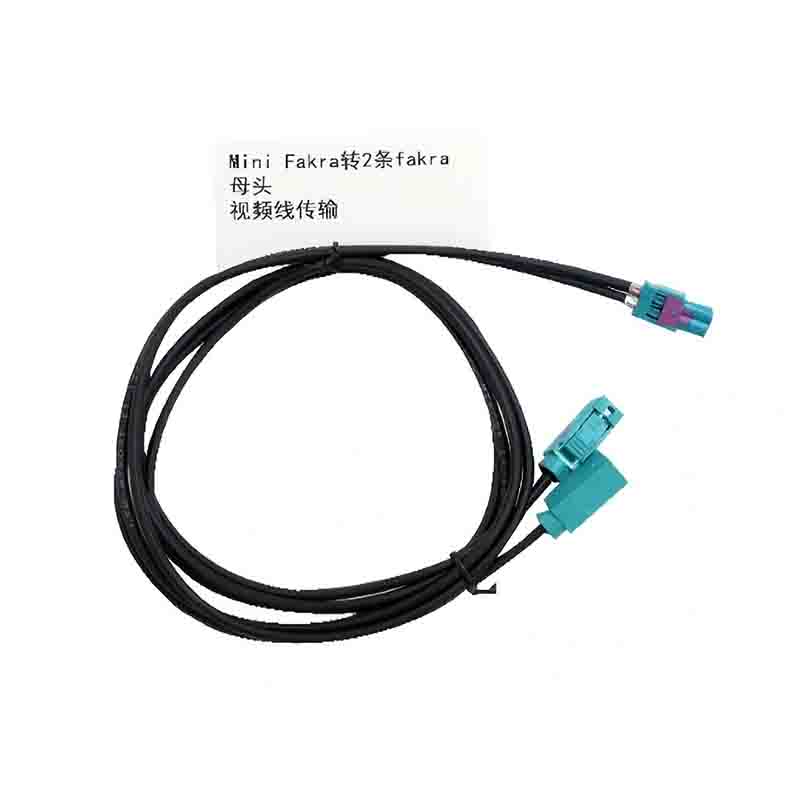

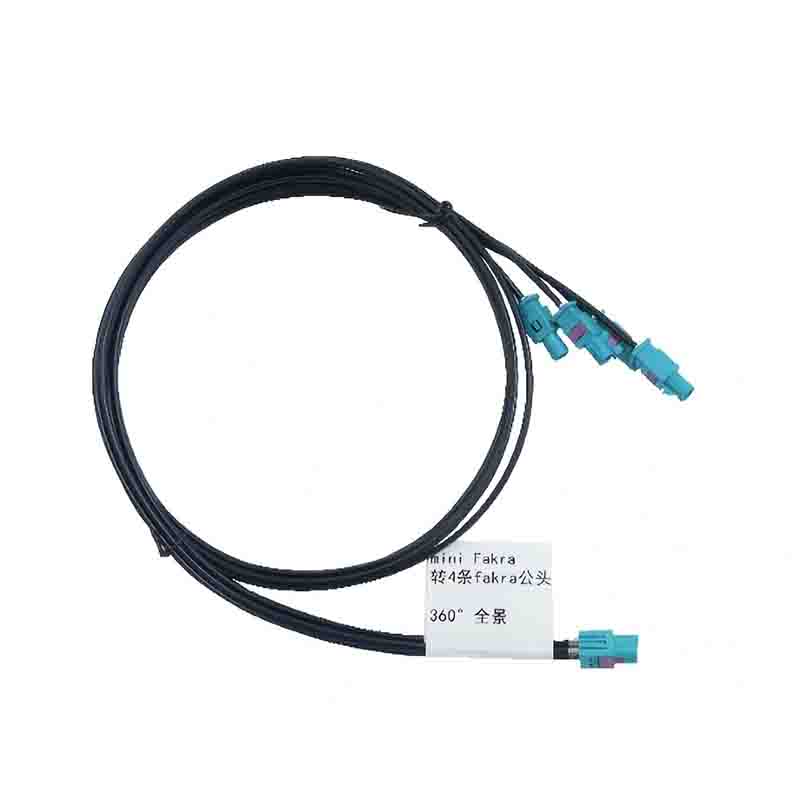

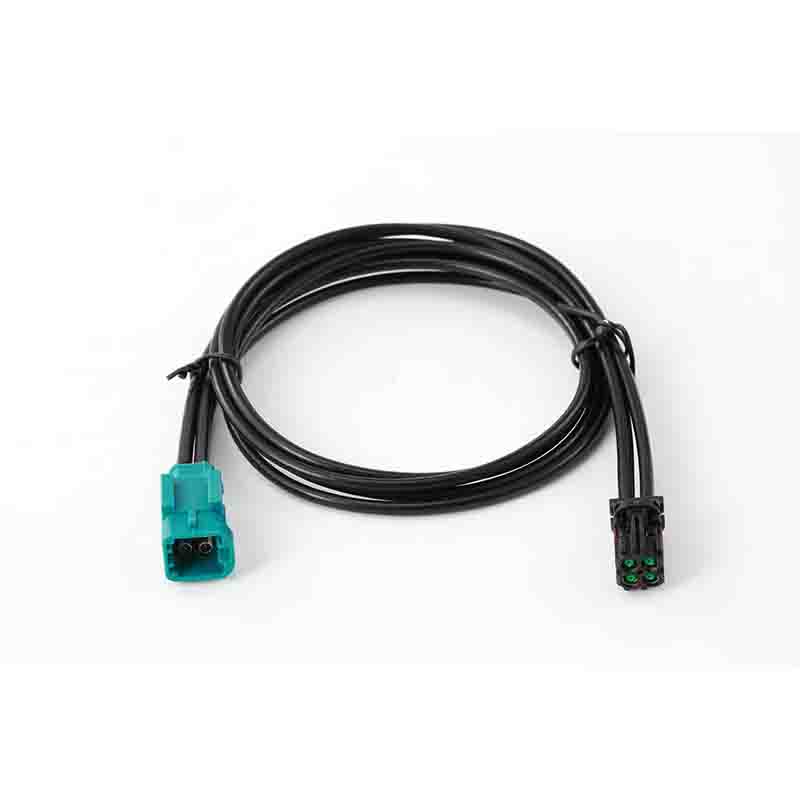

Мини факра

Технические характеристики номинальное сопротивление 50 Ом, что обеспечивает целостность сигнала на высоких частотах. Рабочий диапазон частот обычно составляет от постоянного тока до 9 ГГц, а в высокопроизводительных версиях может достигать 15 ГГц и даже 20 ГГц. Механические и экологические ха...

Отправить заявку

Описание

маркер

Технические характеристики

номинальное сопротивление 50 Ом, что обеспечивает целостность сигнала на высоких частотах. Рабочий диапазон частот обычно составляет от постоянного тока до 9 ГГц, а в высокопроизводительных версиях может достигать 15 ГГц и даже 20 ГГц. Механические и экологические характеристики: механический ресурс обычно составляет 25 циклов вставки-извлечения. Широкий диапазон рабочих температур, обычно от -40 °C до +105 °C, что позволяет использовать изделие в суровых условиях.

Особенности и области применения

Максимальная компактность и легкость: по сравнению со стандартным разъемом FAKRA, размер Mini-FAKRA может быть уменьшен на 80 %, что позволяет значительно сэкономить место на печатной плате.

Возможность высокоскоростной передачи данных: оптимизированная конструкция поддерживает скорость передачи данных до 20 Гбит/с и даже до 28 Гбит/с, что удовлетворяет строгим требованиям приложений с высокой пропускной способностью, таких как видео высокого разрешения и радиолокация.

Превосходная надежность и долговечность: обладает отличными характеристиками виброустойчивости, устойчивости к экстремальным температурам, влажности и пыли, а также обеспечивает надежное соединение благодаря прочной конструкции фиксатора.

Удобная конструкция, предотвращающая ошибочное подключение: доступно до 13 цветов кодировки в сочетании с механическими фиксаторами, что эффективно предотвращает ошибочное подключение, а также поддерживается защелкивающееся соединение, облегчающее установку.

Гибкая интеграция высокой плотности: поддерживает компактные конфигурации с одним, двумя и даже четырьмя портами, позволяя интегрировать несколько радиочастотных каналов в одном корпусе разъема, что удовлетворяет требованиям установки с высокой плотностью.

Сферы применения

Автомобильная отрасль: широко используется в системах ADAS (например, системах кругового обзора 360°, радиолокационных системах), системах автономного вождения, GPS-навигации, автомобильных информационно-развлекательных системах, а также в системах связи автомобилей с внешним миром (V2X).

Промышленность и телекоммуникации: также подходит для устройств IoT с высокой плотностью, платформ промышленного Интернета вещей (IIoT), автономных мобильных роботов (AGV/AMR), дронов и других устройств.

Материалы и конструкция

Корпус и механическая конструкция: Основная часть корпуса, как правило, изготавливается методом литья под давлением из цинкового сплава, что обеспечивает как хорошее электромагнитное экранирование, так и высокую прочность конструкции. В некоторых моделях, разработанных с целью снижения веса, используются высококачественные инженерные пластики, такие как PA (полиамид) или PP (полипропилен). Что касается небольших упругих деталей внутри устройства, предназначенных для фиксации и позиционирования, то для обеспечения долговечности в них обычно используется нержавеющая сталь.

Провода и передача сигнала: В качестве основных элементов для передачи сигнала в качестве внутренних проводов обычно используется латунь или медные сплавы (например, фосфорная бронза, медно-никелевые сплавы), которые обладают превосходной электропроводностью и механической прочностью. После выполнения функций электропроводности все металлические детали подвергаются прецизионной гальванической обработке: зоны контакта покрываются золотом для обеспечения крайне низкого и стабильного контактного сопротивления; в то же время паяльные концы и корпус обычно покрываются оловом для обеспечения хорошей паяемости и базовой коррозионной стойкости.

Изоляция и защита: для предотвращения помех в сигнале и коротких замыканий в качестве изоляционного материала в основном используется высокоточный LCP (жидкокристаллический полимер), что обеспечивает стабильность сигнала. Когда требуется дополнительная.

Количество портов: предлагается широкий выбор конфигураций с высокой степенью интеграции, включая однопортовые (1-Port), двухпортовые (2-Port) и даже четырехпортовые (4-Port) модели, что позволяет значительно сэкономить место на печатной плате.

Конструкция: в основном делится на две категории — прямую (Straight/Vertical) и угловую (90° Right Angle) — для удовлетворения различных требований к размещению в ограниченном пространстве.

Способ монтажа: для печатных плат предлагаются два метода пайки: сквозное (Through-Hole) и поверхностное (Surface Mount). При подключении жгутов кабелей используется метод обжима (Crimp) для фиксации кабеля.

Кодировка для предотвращения ошибок и степень защиты от воды: предлагается 13 видов механической кодировки для предотвращения ошибок (например, A/B/C/D/Z и т. д.), реализуемой с помощью различных цветов и положения разъемов, что позволяет избежать неправильного подключения. Кроме того, продукция делится на негерметичные и герметичные модели, причем герметичные модели могут достигать степени защиты IP67 и IP69K, что позволяет им выдерживать удары струи воды под высоким давлением и даже кратковременное погружение в воду.
